شیر صافی PN16 F1 فاراب

خرید شیر صافی چدنی فارآب

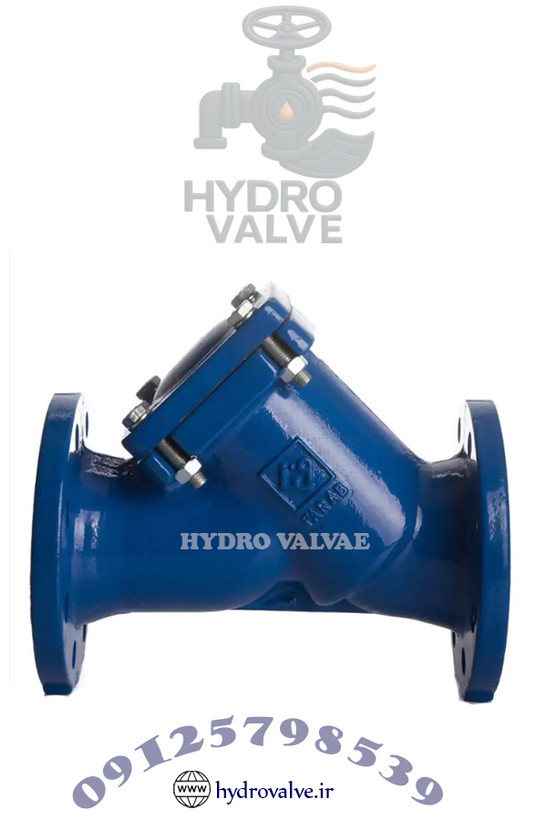

شیر صافی مدل STR16 یک ترکیب هوشمندانه از صافی و شیرآلات صنعتی است که به‌منظور جلوگیری از ورود ذرات معلق به تجهیزات حساس مانند پمپ‌ها، شیرها، و کنترل‌کننده‌ها مورد استفاده قرار می‌گیرد. این شیر دارای بدنه‌ای مقاوم از جنس چدن داکتیل بوده و به‌واسطه توری داخلی از جنس استنلس استیل، عملکرد فیلتراسیون دقیق و قابل اعتمادی را ارائه می‌دهد.

اتصال فلنجی مطابق با استاندارد EN 1092-2، قابلیت تحمل فشار کاری 16 بار و دمای بالا، این محصول را برای استفاده در صنایع بخار، آب‌رسانی، تاسیسات حرارتی و هوای فشرده بسیار مناسب ساخته است.

📌 ویژگی‌های کلیدی شیر صافی

ویژگی	مشخصات
🔹 نوع محصول	شیر صافی (Strainer Valve)
🔹 مدل	STR16
🔹 کلاس فشار	PN16
🔹 سایز اسمی	DN15 تا DN300
🔹 نوع اتصال	فلنجی مطابق EN 1092-2
🔹 جنس بدنه	چدن داکتیل GGG40
🔹 جنس صافی داخلی	استنلس استیل 304
🔹 جنس درپوش	چدن داکتیل GGG40
🔹 فشار کاری	16 بار
🔹 دمای کاری	تا 180 درجه سانتی‌گراد
🔹 کاربرد	بخار، آب، هوا، سیالات حرارتی، روغن

🧪 تست‌ها و استانداردها:

✅ طراحی مطابق استاندارد EN 558-1
✅ اتصال فلنجی طبق EN 1092-2
✅ تست فشار بدنه: 24 بار
✅ توری داخلی قابل شست‌وشو و تعویض

 📊 جدول مشخصات فنی شیر صافی چدنی

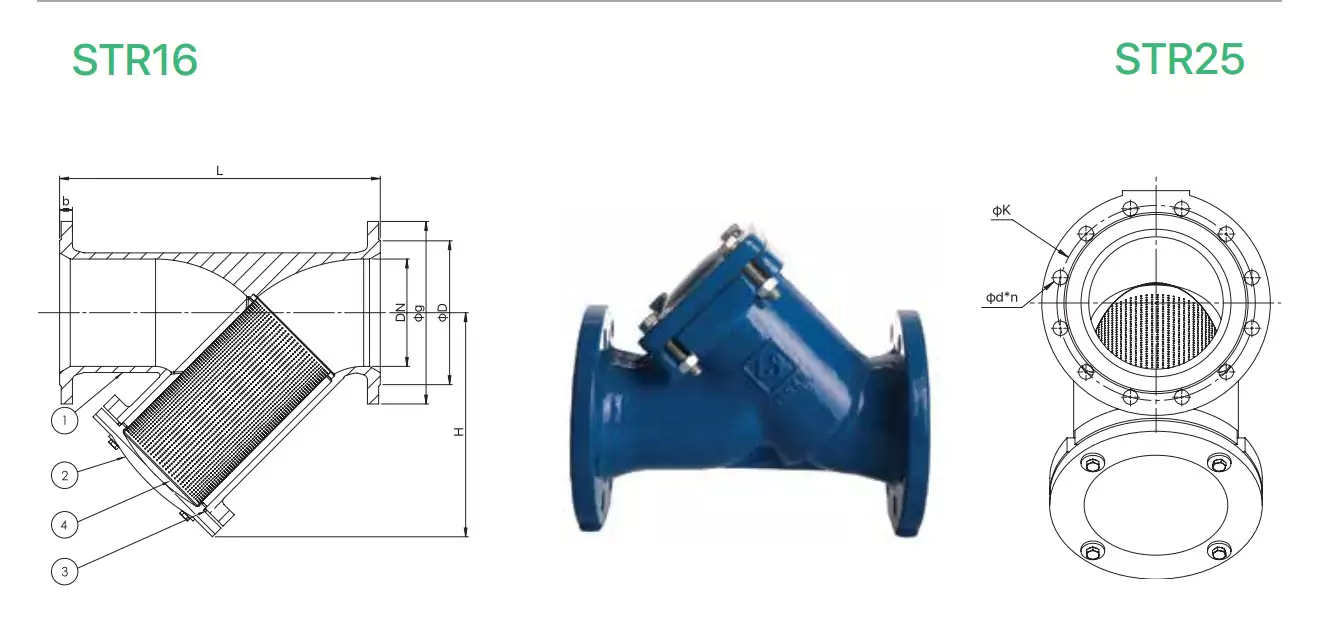

شماره	نام قطعه	جنس
1️⃣	بدنه شیر	چدن داکتیل GGG40
2️⃣	توری صافی داخلی	استنلس استیل 304
3️⃣	درپوش دسترسی	چدن داکتیل GGG40
4️⃣	پیچ و مهره‌ها	فولاد گالوانیزه
5️⃣	واشر آب‌بندی	گرافیت/تفلون

📐 ابعاد و وزن

سایز اسمی (DN)	طول (L) mm	ارتفاع (H) mm	سوراخ‌کاری فلنج
15	130	80	PN16 EN1092-2
20	150	90	PN16 EN1092-2
25	160	105	PN16 EN1092-2
32	180	115	PN16 EN1092-2
40	200	125	PN16 EN1092-2
50	230	145	PN16 EN1092-2
65	290	170	PN16 EN1092-2
80	310	180	PN16 EN1092-2
100	350	215	PN16 EN1092-2
125	400	245	PN16 EN1092-2
150	480	270	PN16 EN1092-2
200	600	330	PN16 EN1092-2
250	730	390	PN16 EN1092-2
300	850	450	PN16 EN1092-2

🧰 موارد مصرف شیر صافی استیل

✔️ خطوط بخار و هوا
✔️ سیستم‌های انتقال آب
✔️ پمپ‌ها و شیرهای صنعتی
✔️ فرآیندهای گرمایش و سرمایش
✔️ صنایع غذایی، شیمیایی و نیروگاهی
