شیر یکطرفه زبانه فلزی PN16 F6 فاراب
برند: فاراب
سایز

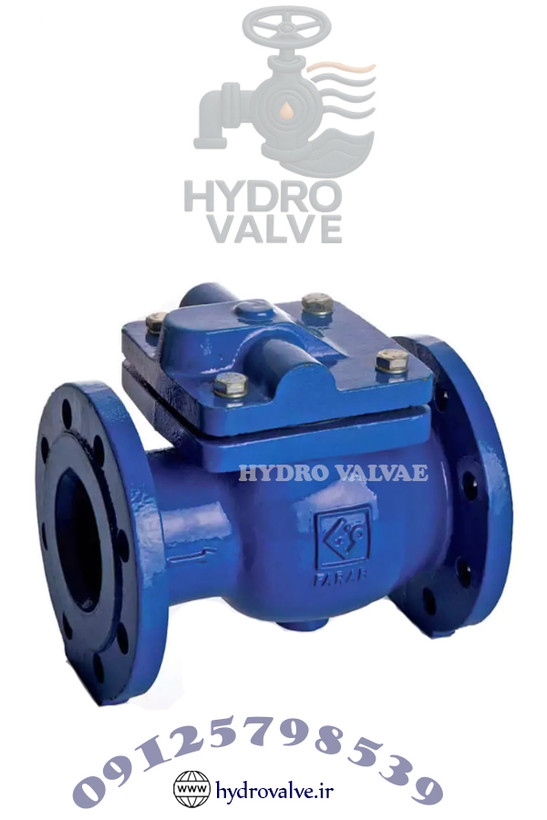

خرید شیر یکطرفه لولایی زبانه فلزی فارآب
(Swing Check Valve – CKM16, PN16)
شیر یکطرفه لولایی CKM16 برای جلوگیری از بازگشت جریان سیال در خطوط لوله طراحی شده است. ساختار ساده اما مقاوم این نوع شیر، عملکردی قابل اطمینان در پروژههای آبرسانی، سیستمهای صنعتی، خطوط بخار و سایر سیالات غیرخورنده فراهم میکند.
زبانه فلزی آن مقاومت بالا در برابر فشار و دما را تضمین میکند و امکان استفاده در شرایط کاری سنگین را فراهم میسازد. نصب آسان، نگهداری کم و عمر طولانی از دیگر مزایای این شیر محسوب میشود.
📌 ویژگیهای کلیدی شیر یکطرفه زبانه فلزی
| ویژگی | مشخصات |
|---|---|
| 🔹 نوع محصول | شیر یکطرفه لولایی |
| 🔹 مدل | CKM16 |
| 🔹 کلاس فشار | PN16 |
| 🔹 نوع زبانه | فلزی (Metal Seated) |
| 🔹 نوع اتصال | فلنجی مطابق استاندارد EN 1092-2 |
| 🔹 سایز اسمی (DN) | از 50 تا 600 میلیمتر |
| 🔹 فشار تست بدنه | 24 بار |
| 🔹 فشار تست آببندی | 17.6 بار |
| 🔹 کاربرد | آب، فاضلاب، بخار، سیالات صنعتی |
🧪 تستها و استانداردها:
✅ تست بدنه: 24 بار
✅ تست نشتی: 17.6 بار
✅ طراحی مطابق با EN 12334
✅ استاندارد فلنجها: EN 1092-2 PN16
✅ پوشش محافظ: اپوکسی پودری (250μm)
📊 جنس قطعات شیر یکطرفه لولایی
| شماره | قطعه | جنس |
|---|---|---|
| 1️⃣ | بدنه | چدن داکتیل GGG40 |
| 2️⃣ | زبانه | چدن GGG40 با رینگ فلزی |
| 3️⃣ | درپوش | چدن GGG40 |
| 4️⃣ | محور (Shaft) | فولاد ضد زنگ AISI 420 |
| 5️⃣ | رینگ آببندی | فولاد / برنز |
| 6️⃣ | پیچ و مهرهها | استیل گالوانیزه |
| 7️⃣ | پوشش رنگ | اپوکسی پودری، ضخامت 250µ |
📐 ابعاد و وزن
| DN (mm) | طول (L) mm | ارتفاع (H) mm | قطر فلنج (D) mm | تعداد سوراخ |
|---|---|---|---|---|
| 50 | 230 | 160 | 165 | 4 × 19 |
| 100 | 350 | 250 | 220 | 8 × 19 |
| 200 | 600 | 390 | 340 | 12 × 23 |
| 300 | 800 | 550 | 460 | 12 × 23 |
| 600 | 1400 | 930 | 840 | 20 × 30 |
🧰 موارد مصرف شیر یکطرفه زبانه فلزی
✔️ صنایع آب و فاضلاب
✔️ خطوط بخار فشار پایین
✔️ سیستمهای تهویه و پمپاژ
✔️ پروژههای ساختمانی و صنعتی
✔️ سیستمهای انتقال سیالات غیرخورنده
❓ سوالات متداول درباره شیر CKM16
🔸 تفاوت این شیر با شیرهای دیافراگمی چیست؟
✅ این شیر برای فشارهای بالاتر و سیالات با دمای بالاتر طراحی شده و دارای ساختار مقاومتری است.
🔸 آیا در سیستمهای عمودی هم قابل استفاده است؟
✅ بله، ولی نصب در حالت افقی توصیه میشود برای عملکرد بهتر.
🔸 آیا نیاز به نگهداری دورهای دارد؟
✅ فقط بازرسی دورهای از عملکرد زبانه و روانکاری شفت در دورههای بلندمدت کافی است.
