شیر کشویی رینگ برنزی PN16 F4 فاراب
خرید شیر کشویی زبانه فلزی رینگ برنزی فارآب
شیر کشویی زبانه فلزی GVB16 با طراحی صنعتی برای شرایط کاری با فشار متوسط (PN16) و سیالاتی مانند آب، بخار فشار پایین و سیالات غیرخورنده استفاده میشود. استفاده از رینگ برنزی در قسمت زبانه موجب آببندی مطمئن و افزایش مقاومت در برابر سایش و خوردگی شده و طول عمر شیر را افزایش میدهد.
بدنه از چدن داکتیل GGG40 ساخته شده و پوشش داخلی و خارجی با رنگ اپوکسی پودری باعث محافظت بیشتر در برابر خوردگی میگردد. این شیر قابلیت نصب در موقعیتهای افقی و عمودی را دارد و بدون ایجاد افت فشار محسوس، جریان را عبور میدهد.

📌 ویژگیهای کلیدی شیر کشویی رینگ برنز
| ویژگی | مشخصات |
|---|---|
| 🔹 نوع محصول | شیر کشویی با زبانه فلزی |
| 🔹 مدل | GVB16 |
| 🔹 کلاس فشار | PN16 |
| 🔹 نوع زبانه | فلزی با رینگ برنزی |
| 🔹 نوع اتصال | فلنجی مطابق با استاندارد EN 1092-2 |
| 🔹 سایز اسمی (DN) | از 50 تا 600 میلیمتر |
| 🔹 فشار تست بدنه | 24 بار |
| 🔹 فشار تست آببندی | 17.6 بار |
| 🔹 نوع عملکرد | فلکه دستی / گیربکسی (در صورت نیاز) |
| 🔹 کاربرد | آب، فاضلاب، سیالات غیرخورنده، بخار فشار پایین |
🧪 تستها و استانداردها:
✅ تست بدنه: 24 بار
✅ تست نشتی: 17.6 بار
✅ طراحی مطابق با EN 1171
✅ استاندارد فلنجها: EN 1092-2 PN16
✅ رنگ محافظ: اپوکسی پودری با ضخامت 250 میکرون
📊 جنس قطعات شیر فلکه رینگ برنزی
| شماره | قطعه | جنس |
|---|---|---|
| 1️⃣ | بدنه | چدن داکتیل GGG40 |
| 2️⃣ | زبانه | چدن GGG40 با رینگ برنزی |
| 3️⃣ | رینگ بدنه | برنز |
| 4️⃣ | ساقه (Stem) | فولاد زنگنزن AISI 420 |
| 5️⃣ | فلکه یا گیربکس | چدن / فولاد |
| 6️⃣ | پکینگ | گرافیت فشرده |
| 7️⃣ | درپوش بالا | چدن GGG40 |

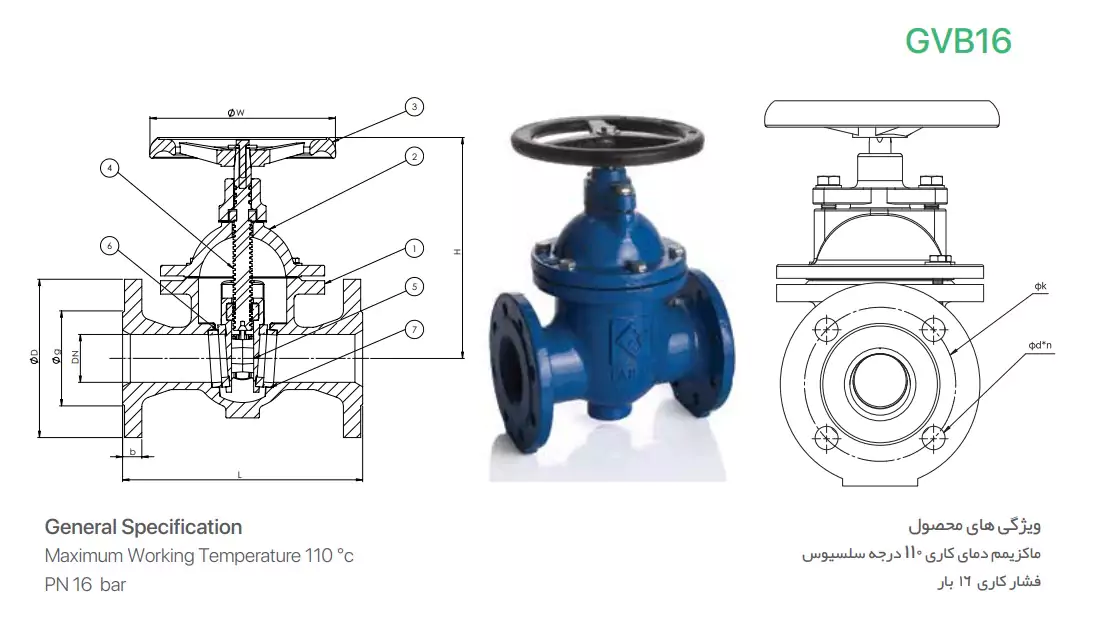

📐 ابعاد و وزن
| DN (mm) | طول (L) mm | ارتفاع (H) mm | قطر فلنج (D) mm | تعداد سوراخ |
|---|---|---|---|---|
| 50 | 230 | 310 | 165 | 4 × 19 |
| 100 | 350 | 470 | 220 | 8 × 19 |
| 200 | 600 | 820 | 340 | 12 × 23 |
| 300 | 800 | 1100 | 460 | 12 × 23 |
| 600 | 1400 | 1850 | 840 | 20 × 30 |
🧰 موارد مصرف شیر فلکه کشویی زبانه فلزی
✔️ ایستگاههای پمپاژ
✔️ خطوط انتقال آب شهری
✔️ سیستمهای بخار با فشار پایین
✔️ تأسیسات صنعتی سبک
✔️ صنایع ساختمانی و مکانیکی
✔️ خطوط فاضلاب تصفیهشده
